Оборудование для запрессовывания металлических зубчатых пластин.

На протяжении всей истории деревянного домостроения возникал вопрос прочного соединения деталей. Технологичным решением проблемы надежного соединения деревянных элементов конструкций, в частности ферм, с недавнего времени стали металлические гвоздевые пластины или металлические зубчатые пластины (рисунок 1), далее МЗП.

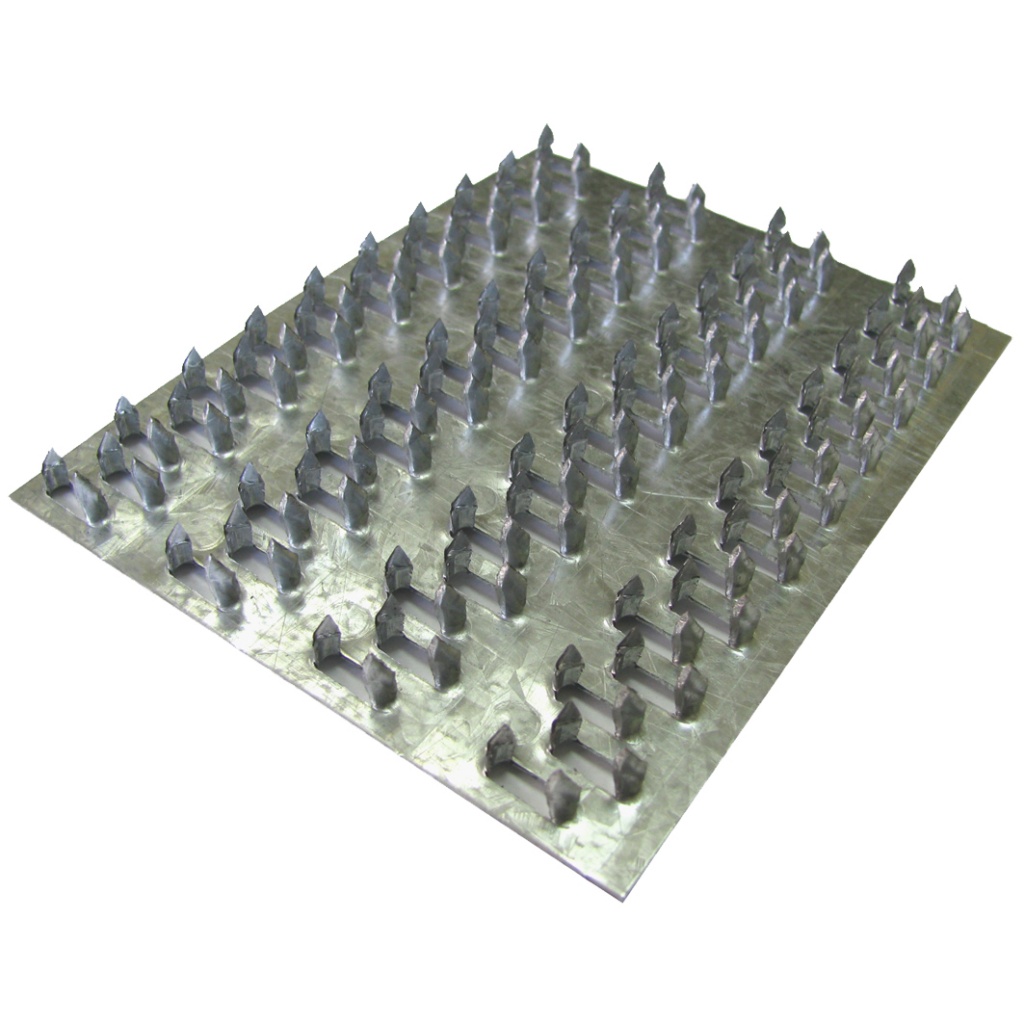

Рисунок 1 – МЗП производства компании «Steelcap».



Конструкции с использованием МЗП широко применяются по всему миру, особенно в странах Скандинавии и Европы. Деревянные фермы, собранные на МЗП, могут иметь длину более 30 метров и монтироваться без внутренних опор.

Процесс сборки ферм на МЗП до настоящего времени был доступен только в заводских условиях. Профессиональное оборудование, установленное на специализированных предприятиях, позволяет производить запрессовку МЗП, соблюдая установленную технологию. Не имея подходящего инструмента под рукой, в полевых условиях, строители очень часто используют кувалду и подкладочную плиту. Неравномерность прилагаемого усилия, создаваемого кувалдой, не даёт гарантии качественной запрессовки МЗП.

Инженерами компании steelcap_logo_final_строчка_mini.jpg было разработано, изготовлено и испытано оборудование для запрессовывания МЗП – «ОЗП-1» (рисунок 2).

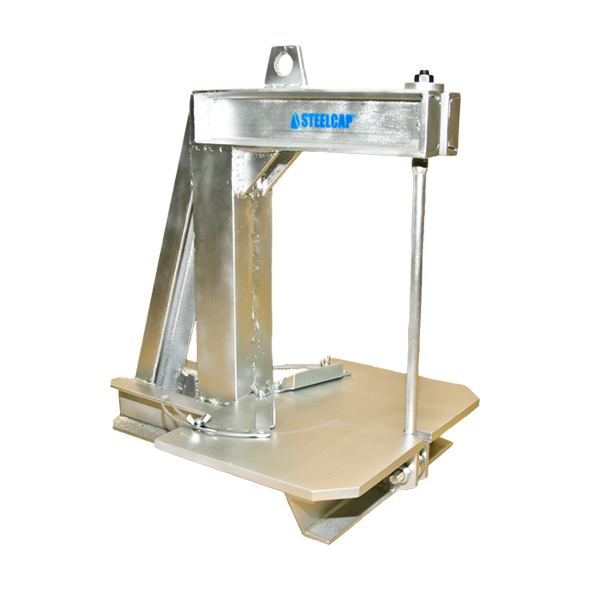

Рисунок 2 – оборудование для запрессовывания МЗП – «ОЗП-1»



Технические характеристики и основные параметры оборудования представлены в таблице 1.



Таблица 1 – Технические характеристики «ОЗП-1»

Параметр

Значение

Ед.

Габаритные размеры,

длина х ширина х высота

580 х 450 х 620

мм

Масса станины, без домкрата

50

кг

Угол регулировки сборки ферм

0-180

град

Рабочий стол, длина х ширина

300 х 450

мм

Высота рабочей зоны

380

мм

Максимальное рабочее усилие

50

тонн

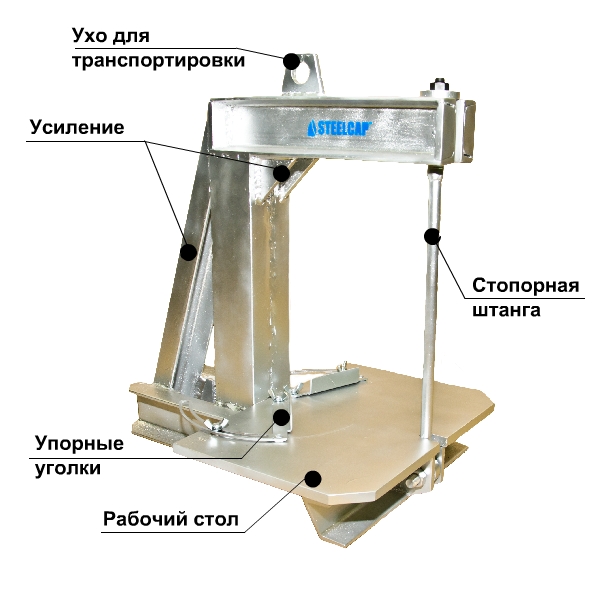

«ОЗП-1» применяется совместно с бутылочным домкратом усилием 30-50 тонн. При запрессовке МЗП больших размеров, необходимо использовать подкладочную плиту, для равномерного распределения усилия. Регулировочные уголки, позволяют более точно базировать детали фермы. Рабочий стол, выполнен из цельного стального листа, что обеспечивает надёжную опорную базу, способную выдерживать большие нагрузки. Стопорная штанга, придаёт прочность всей конструкции и позволяет применять домкраты усилием до 50 тонн. Для транспортировки и переноски «ОЗП-1», предусмотрено ухо в верхней части станины.


По любым вопросам обращайтесь к нашим менеджерам. Смотрите коммерческое предложение в разделе Загрузки.





.
