Наша скользящая опора для стропил
Подвижная опора для стропил – изделие не новое. Подобные устройства давно применяют в деревянном домостроении, при креплении стропильной системы к стене.

Необходимость скользящих опор обусловлена усадкой материала стены, что приводит к изменению геометрических размеров стропильной системы. Пренебрежение данными фактами приводит к печальным последствиям: появление щелей в стенах, провисание кровельных конструкций, перекос крыши. В особо сложных случаях возможны обрушения стропильной системы или даже стен. Пример возможных деформаций дома можно увидеть на фото: кровля «выдавила» бревно на пару сантиметров.

Щели в срубе

Решение проблемы усадки найдено давно. Нужно лишь обеспечить подвижное соединение стропильной доски относительно верхнего бруса стены (мауэрлата). Самое простое решение – сделать так называемую «врубку». А вертикальное перемещение ограничить металлической скобой либо проволокой. Способ древний, но не слишком надежный. Усилие, необходимое для продольного движения стропила настолько велики, что могут выдавить верхний венец сруба.

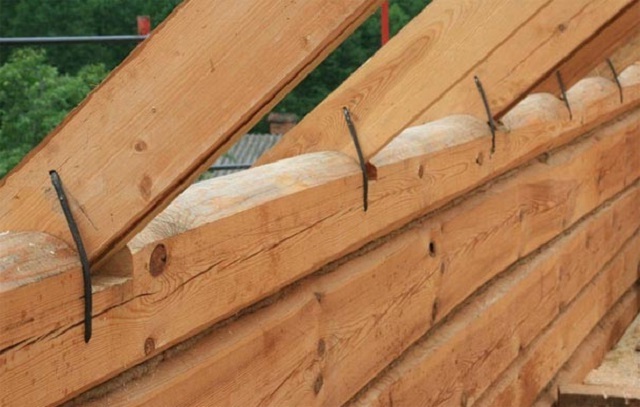

Врубка стропил

Более современное решение – открытые скользящие опоры для стропил KUCIS. Незамысловатая конструкция, состоящая из двух элементов, обеспечивает легкое скольжение стропильной ноги. Однако, простота оборачивается недостатками такой опоры. «Открытая» конструкция обладает недостатком жесткости и при сильных порывах ветра возможно её разгибание. Как следствие – отрыв стропил от верхнего венца и полное разрушение ската кровли.

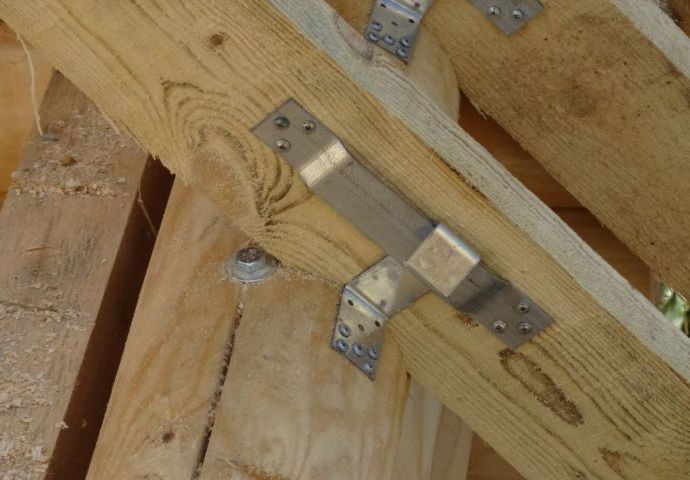

Открытая скользащая опора KUCIS

Учтя недостатки скользящей опоры открытого типа, инженерами ТМ Steelcap была разработана закрытая скользящая опора для стропил серии SO. Наша конструкция имеет повышенную жесткость, не допускает отрыва стропил от основания и обеспечивает легкое продольное перемещение стропильной доски. При этом опора сохранила разъемную конструкцию, то есть подвижная планка свободно достается из неподвижной скобы, что резко уменьшает габаритные размеры изделия при транспортировке.

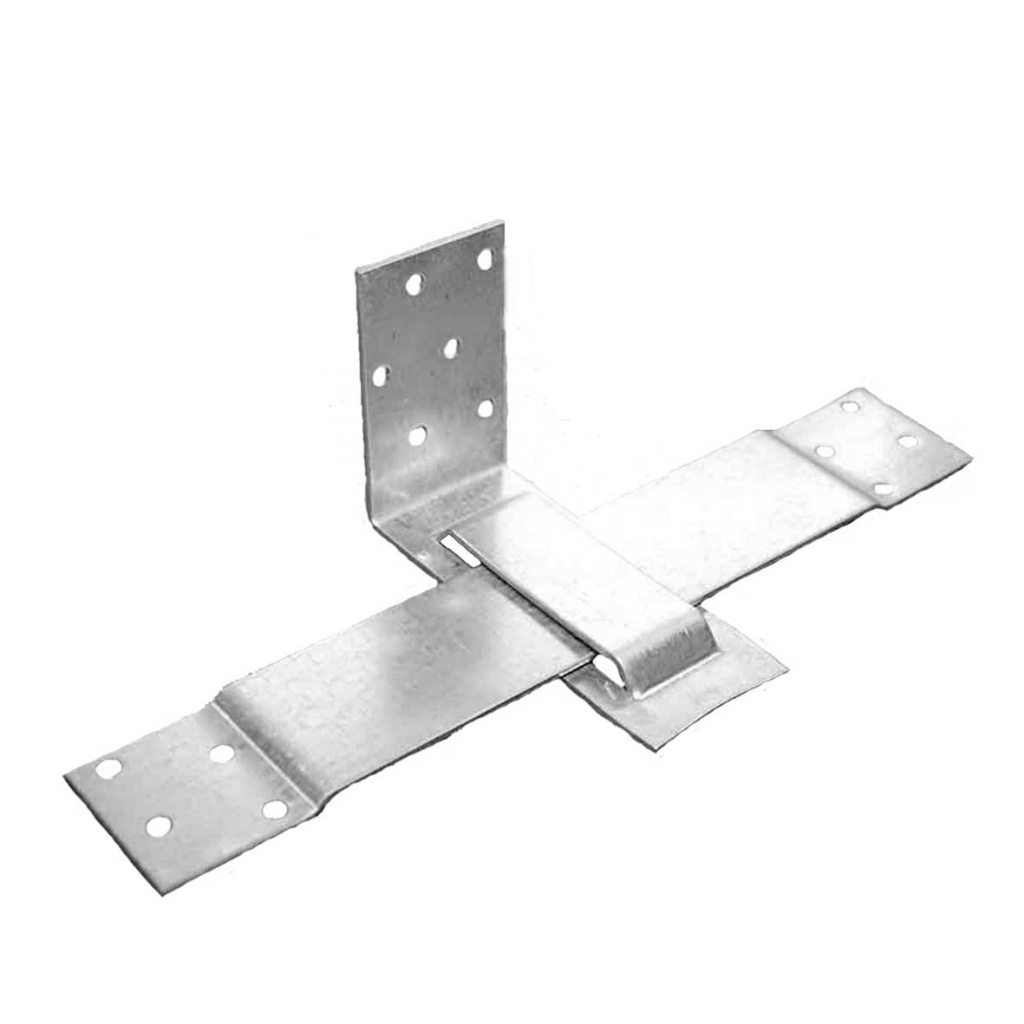

Скользящая опора SO
Способ применения закрытой скользящей опоры SO допускает множество вариантов. Опора может устанавливаться как с одной стороны стропила, так и с обеих. Может применяться совместно с «врубкой» или без неё. Единственное условие – подвижная скоба должна быть установлена параллельно продольной оси стропила.

Установка скользящей опоры SO

Для различной величины усадки выпускаются опоры разной длины: SO-90SO-120SO-140SO-160SO-200SO-210. Рабочий ход этих опор от 65 до 185 мм.

Если вы хотите быть уверены в прочности своей кровли, выбирайте правильные скользящие опоры. Как видите, несмотря на небольшой размер, эти элементы стропильной системы очень важны.
.
