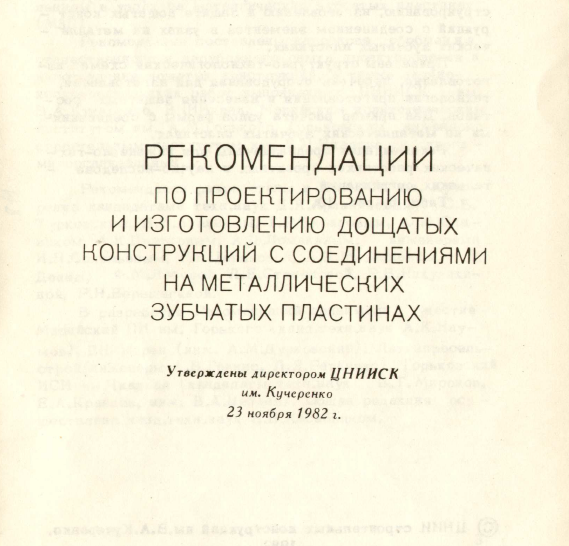

Мы не раз писали, что в Советском Союзе тема «конструкции на гвоздевых пластинах» развивалась весьма успешно. Главным строительным институтом страны даже были выпущены методические материалы для расчета и сборки ферм на МЗП. Многие даже слышали о таком документе, но никогда его не видели. Сегодня мы посмотрим, что в нем интересного. Итак, перед нами «Рекомендации по проектированию и изготовлению дощатых конструкций с соединениями на металлических зубчатых пластинах» ЦНИИ строительных конструкций им. В. А. Кучеренко 1983 года

Начнем, как принято, по порядку. Первый пункт, и уже интересно:
п 1.1 рекомендации предназначены для использования при проектировании, изготовлении и защите дощатых конструкций (ферм, рам) пролетом до 18 м…
То есть уже 37 лет назад советские строители могли сооружать безопорные фермы в 18 метров!

Далее, указание, из чего можно делать:
п 2.1 Деревянные элементы конструкций рекомендуется изготавливать из древесины сосны и ели 1-го и 2-го сортов по ГОСТ 24454-80 длинной от 2 до 6,5 м, шириной от 100 до 200 мм, толщиной 40-60 мм

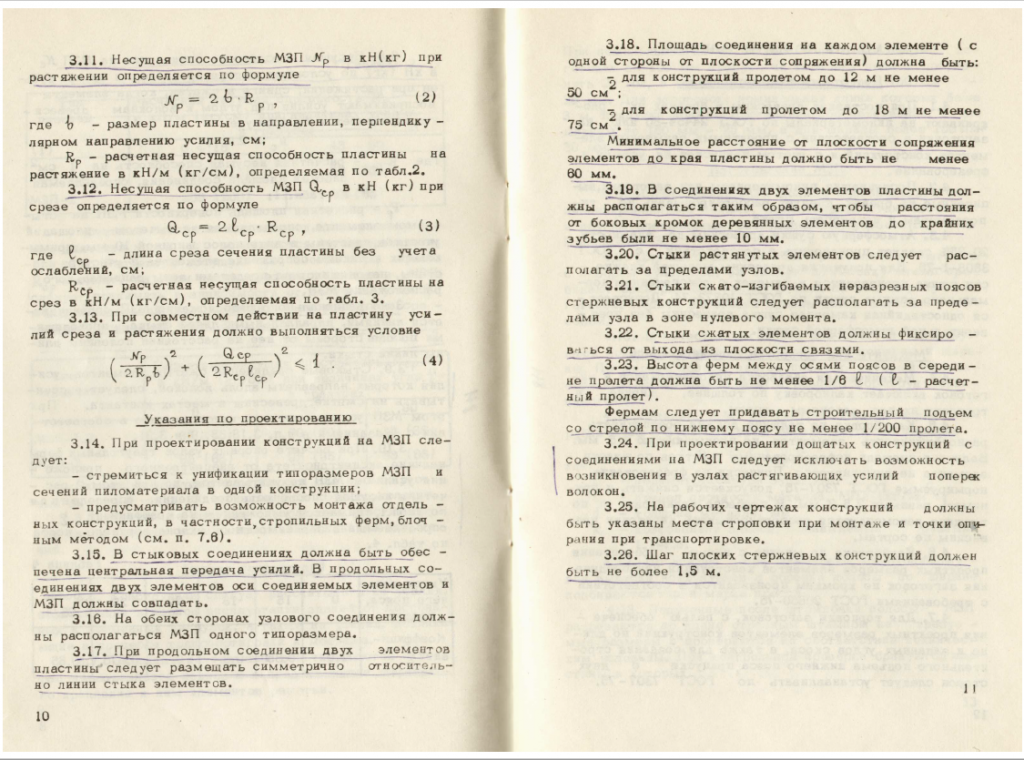

Рекомендации 2.png


и почти следом:
п 2.3 Для изготовления дощатый конструкций на МЗП допускается применение нефрезерованных (нестроганых – прим. «Стилкэп») элементов, если разнотолщинность их не превышает 1,5 мм
Сразу пропадают вопросы типа «а из какой доски делать?» или «а можно использовать нестроганый материал?»

Главу третью цитировать не будем, она целиком посвящена расчетам на прочность. Прочитав её можно рассчитать деревянную ферму с помощью калькулятора и бумаги. Все формулы несложные, в конце «Рекомендаций» есть примеры расчетов.

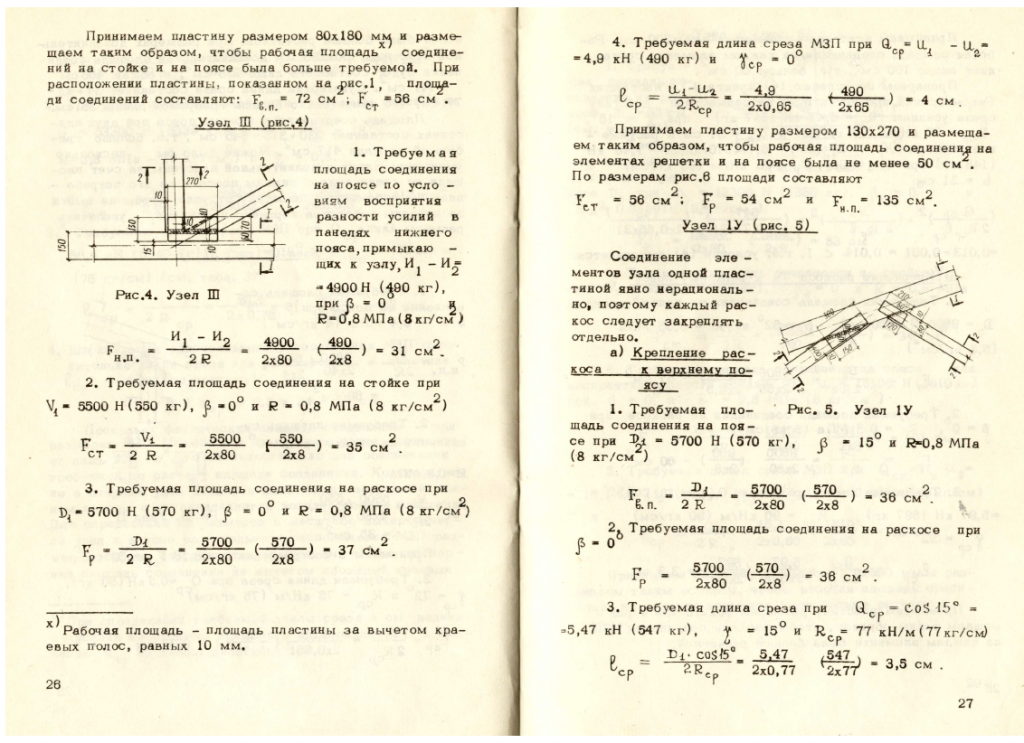

Рекомендации 1.png


Ответ на вопрос «а МЗП должны быть с обеих сторон?»:
п 4.25 Пластина одного типоразмера следует устанавливать в каждом узле с обеих сторон без смещения их относительно друг друга

А вот разрешение спора можно или нельзя запрессовавать пластину в два-три приема:
п 4.26 Запрессовка пластин в древесине должна производиться гидравлическими прессами. Давление запрессовки должно равномерно прикладываться одновременно по всей плоскости МЗП…

К вопросу коррозии гвоздевых пластин:
п 5.11 Защищенные оцинковкой МЗП можно применять в условиях эксплуатации А1, А2, Б1, Б2 и В1 без дополнительной защитной обработки…

И в конце, точное указание, как можно перевозить готовые фермы:
п 7.2 Несущие конструкции следует размещать и закреплять на транспортных средствах в положении, близком у проектному…

Мы привели пример самых очевидных и полезных пунктов из этого документа. Согласитесь, все написано четко и по делу. Если вам интересна тема сборки конструкций на МЗП, не поленитесь, прочитайте «Руководство» от корки до корки. Поверьте, там еще много ответов на ваши вопросы.

Ссылка на скачивание.
.
