ГОСТы для МЗП
Металлические зубчатые пластины, как любой строительный крепеж, прописаны в строительных нормативах. Но, по неизвестным причинам, единого ГОСТа для МЗП пока нет. Тем не менее, упоминания и о гвоздевых пластинах существуют в нескольких государственных стандартах. Разберем эти ГОСТы

ГОСТ Р 56705-2015 Конструкции деревянные для строительства. Термины и определения

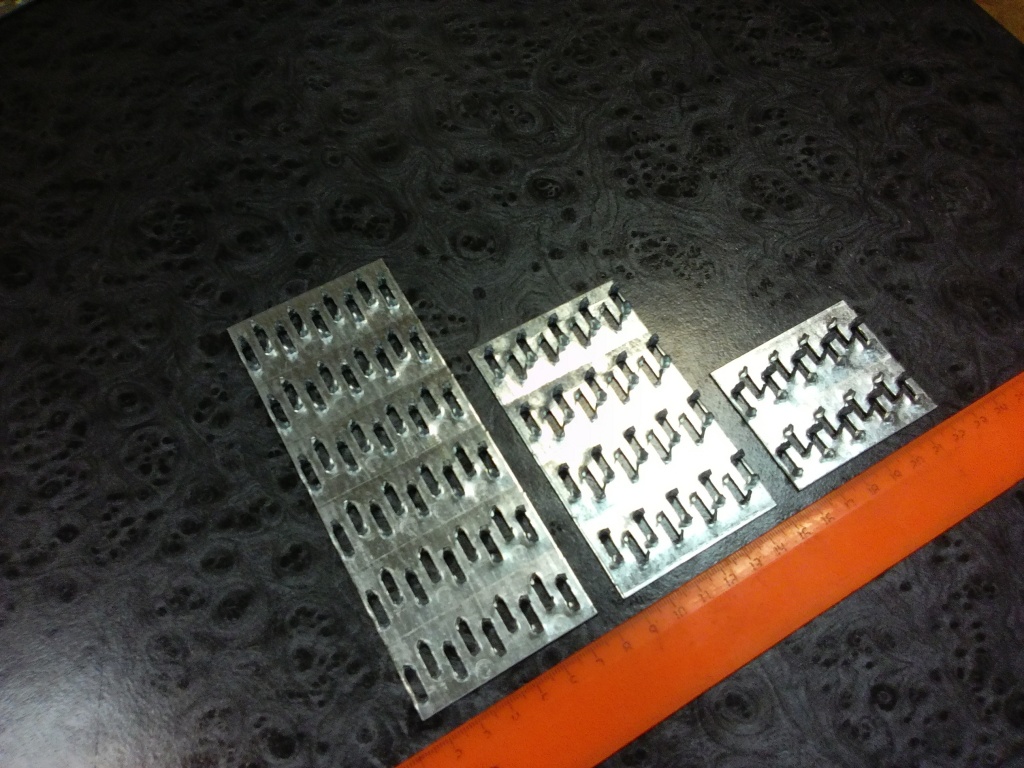

В этом стандарте приводится определение и правильное название пластин: металлические зубчатые пластины (МЗП). Пластины, номинальная толщина которых 0,8-2,5 мм с выштампованными в одном направлении под прямым углом к плоскости пластины зубьями, вдавливающиеся в древесину с двух сторон элементов.
Таким образом ГОСТ жестко устанавливает название такого вида крепежа как «Металлическая зубчатая пластина (МЗП)». Термины «гвоздевая пластина», «шведский гвоздь» и пр. в официальной документации недопустимы.

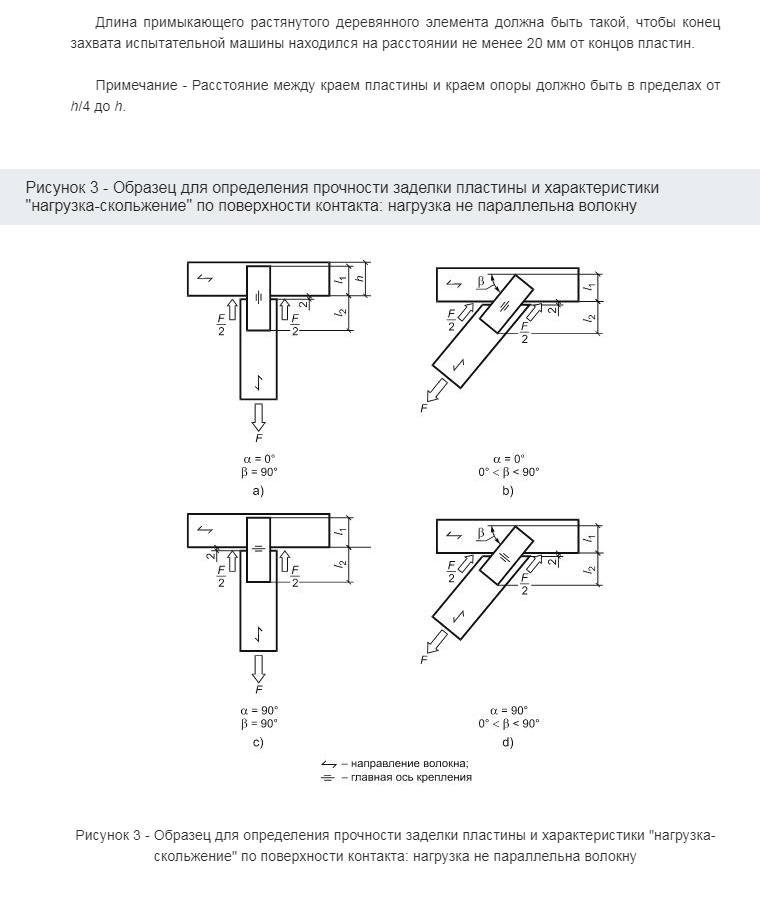

ГОСТ Р 57157-2016/EN 1075:1999 Конструкции деревянные. Методы испытаний соединения на металлических зубчатых пластинах

Этот норматив предназначен больше для производителей. Очень подробно описаны методики проведения испытаний гвоздевой пластины: какими нагрузками нагружать, какие образцы необходимы, сколько нужно делать повторов и еще масса информации



ГОСТ Р 57998-2017/EN 14250:2010 Конструкции деревянные. Требования к сборным несущим элементам конструкций, соединенным металлическими зубчатыми пластинами

Описаны методы сборки ферм, огне- и биозащита, маркировка готовых конструкций. Также прописаны требование к древесине. Заметим, что этот ГОСТ был разработан на основе европейских стандартов, а их особенность – масса ссылок на другие стандарты. С одной стороны это уменьшает объем документа. С другой стороны – в печатном виде, без перекрестных ссылок этот документ очень неудобен. Учитывайте это.



ГОСТ Р ?????-2021 (проект). Металлические зубчатые пластины для соединений элементов деревянных конструкций. Конструкция, размеры. Технические требования


Долгожданный ГОСТ, разрабатываемый ЦНИИСК им. В.А. Кучеренко. Данный документ очень важен для производителей МЗП. В нем будут четко прописаны требования к металлу, виды и тип маркировок, методы фасовки, способы перевозки и другая информация. Внедрение этого ГОСТ автоматически уберёт с рынка недобросовестных производителей, которые в погоне за низкой ценой не обращают внимание на качество.
Проект этого ГОСТ бы создан и вынесен на рассмотрение осенью 2019 года. Надеемся, что в следующем году он вступит в силу.
������.�������
