Перфорированный крепеж и гвоздевая пластина для деревянного и каркасного домостроения

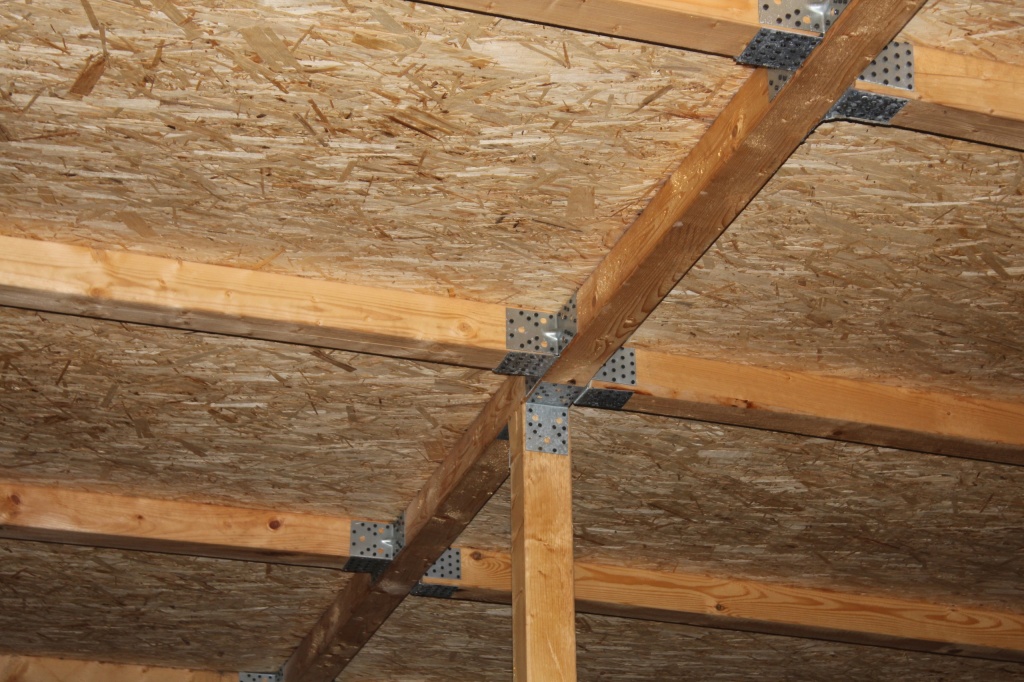

Эпизод 1. Использование уголков серии KUR для сборки стропильной системы. Обратите внимание на количество и тип саморезов. Это недорогие «черные» саморезы, которые очень плохо переносят нагрузку «на срез». Тут более уместны гвозди. Ну и сама конструкция выполнена вопреки сопромату.

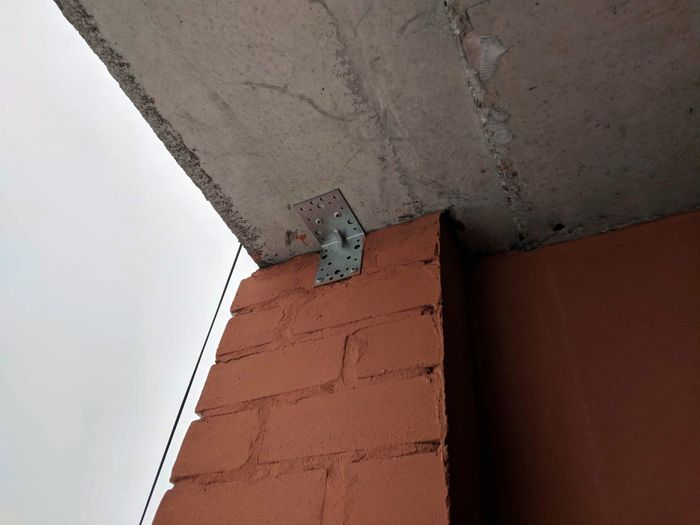

Эпизод 2. Уголок KUU как крепление бетонной плиты. Назначение этого крепежного элемента непонятно. То ли он удерживает бетонную плиту перекрытия. То ли кирпичную колонну. В любом случае, такое крепление недопустимо и опасно.

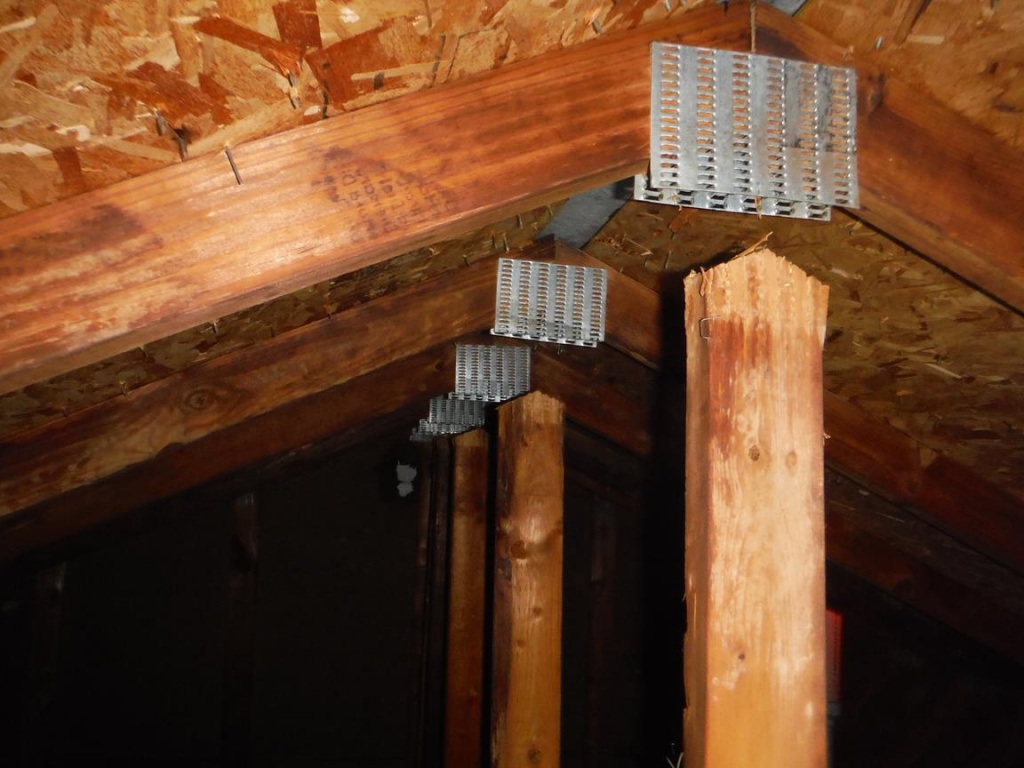

Эпизод 3. При изготовлении деревянных ферм обязательны расчеты с помощью специальных программ. Иначе может получиться такое. На фото – разрушение деревянных ферм после нагружения кровли снеговой нагрузкой. Видимо, изначальный расчет прочности делался для другого региона. Гвоздевая пластина вырвана из дерева. Восстановлению такая ферма не подлежит. Хорошо еще, что крыша устояла. И что с такой стропильной системой дальше делать – сложный вопрос.
